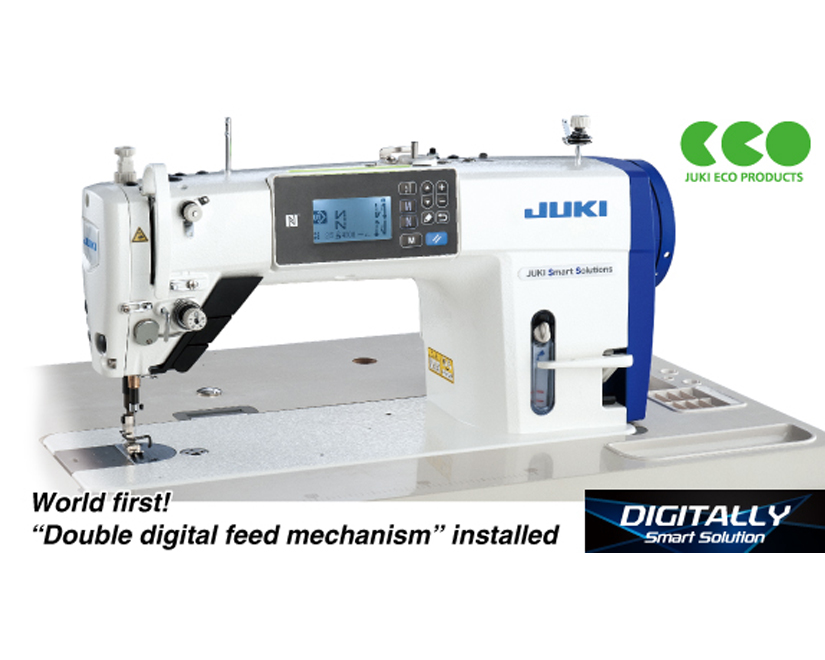

JUKI Máquina Ponto Preso 1 Agulha – Standard DIGITAL

Máquina Nova
REF: DDL-9000CS

Criação da “costura”.

Um sistema de costura de última geração que revoluciona a perfeição da “costura”.

Sucedendo a experiência e os instintos tradicionalmente exigidos, a capacidade de configuração digitalizada do novo sistema de costura digital DDL-9000C da JUKI apresenta as melhores condições de costura em qualquer lugar e em qualquer lugar.

Partilhar

Descrição

  • “Mecanismo de alimentação digital duplo” instaladoPrimeiro no mundo

    Graças ao primeiro mecanismo de alimentação digital acionado vertical e horizontalmente do mundo, a altura dos dentes de transporte pode ser ajustada com facilidade de acordo com o tecido do produto a ser costurado, melhorando assim a qualidade da costura.

    Graças a este mecanismo de alimentação digital, o corte de linha é realizado com os dentes de transporte abaixados, caso a função de corte de linha restante de linha mais curta esteja habilitada. Como resultado, a folga fornecida entre a placa de ponto e o material é eliminada, estabilizando assim o comprimento da linha restante após o corte da linha. O impelente não sobressai na superfície superior da placa de costura quando a máquina de costura para com a barra da agulha para cima, facilitando assim a colocação/remoção do material sobre/da superfície superior da placa de costura e evitando que o material seja danificado pela alimentação cão.

  • Vários tipos de locus de alimentação podem ser selecionados

    O mecanismo de alimentação digitalizado de acionamento vertical e horizontal permite fácil ajuste de configurações como o local de alimentação apenas no painel de operação de acordo com o material a ser costurado.

  • Painel de controle digitalizado

    Dois modos diferentes; ou seja, o modo operador que prioriza a facilidade de operação e o modo técnico, estão preparados para exibir respectivamente as indicações de acordo com o usuário.

    Além disso, a instalação do NFC permite a transferência de dados para um tablet Android. Os dados transferidos da máquina de costura para um tablet Android podem ser editados no tablet.

  • Gerenciamento do desempenho da costura e da máquina de costura pela utilização da IoT (Internet of Things)

    Os dados sobre os ajustes da máquina de costura feitos de acordo com o produto a ser costurado podem ser transferidos para um tablet Android disponível comercialmente no modo sem contato.

    Isso permite a verificação rápida de configurações uniformes, bem como a confirmação das condições das máquinas de costura em uma linha de costura, facilitando as alterações de configuração. O painel de operação também é fornecido como padrão com uma porta USB. Gerenciamento de dados e atualização de software podem ser realizados com facilidade usando um pen drive USB.

    Os itens de dados de costura podem ser gerenciados numericamente para garantir “qualidade estável” e “redução no tempo necessário para mudanças de configuração”. Os dados de costura quantificados podem ser obtidos externamente da máquina de costura usando um tablet Android ou pen drive USB.

  • JUKI Smart APP permite enviar e confirmar vários dados

    No aplicativo, há itens de configuração de gerenciamento (registro de terminal), dados da máquina de costura (dados de costura), gráfico de solução de problemas. No gráfico de solução de problemas, podemos gerar gráficos de produção, o gráfico de disponibilidade, etc. para cada dado adquirido da máquina de costura para que possa ser usado para verificar a situação atual e analisá-la.

    *Recomenda-se a versão 6.0 do sistema operacional Android para usar o JUKI Smart APP.

    (A operação é confirmada em relação às versões 5.0 e posteriores.)

    Entre em contato com o distribuidor JUKI em sua área para saber como usar o software aplicativo.

  • Adoção da tensão ativa da linha da agulha A tensão da agulha é controlada digitalmente

    A tensão da linha da agulha que corresponde às condições de costura dadas pode ser definida no painel de operação e armazenada na memória.

    O ajuste da tensão da linha da agulha precisa de experiência. No entanto, para esta máquina de costura, os dados de tensão da linha armazenados na memória são reproduzíveis, reduzindo assim o tempo de configuração quando o produto a ser costurado é trocado.

    Exemplo: A tensão ativa da linha da agulha demonstra sua eficácia no processo de pesponto.

    Para ombros de debrum de um material difícil de costurar, pontos uniformes podem ser produzidos continuamente alterando adequadamente as condições de costura, mesmo se o tecido do material direito e esquerdo diferirem em textura de grão.



  • Mecanismo ativo de pressão do calcadorA pressão do calcador é controlada digitalmente

    O sistema de controle digital controla a pressão do calcador. No modo automático, a função de detecção de seção em várias camadas detecta alterações na espessura do material para aumentar/diminuir a pressão do calcador de acordo.

    No modo manual, a função de controle de pressão do calcador é atribuída ao interruptor manual para permitir a operação com o interruptor manual.

    O mecanismo de pressão do calcador ativo demonstra sua eficácia na prevenção de pontos soltos e franzidos.

    A tensão da linha da agulha, a pressão do calcador, o passo, o local de alimentação e a altura dos dentes de transporte podem ser totalmente alterados para conectar seus ajustes adequadamente.

  • Braçadeira de linha de agulha

    O dispositivo prende a linha da agulha e a coloca sob o material no início da costura. O dispositivo de fixação da linha da agulha funciona para reduzir o tamanho da linha emaranhada no lado errado do material.

    Isso expande a área ao redor da entrada da agulha, permitindo assim o uso de vários componentes do medidor.

  • Linha restante no final da costura reduzida para 3 mm

    O recém-adotado “mecanismo de alimentação digital duplo” controla para cima/para baixo dos dentes de transporte e o “sistema de faca rotativa de acionamento de borda dupla” permite que os dentes de transporte desçam no momento do corte da linha.

    Como resultado, as facas se cruzam logo abaixo do ponto de entrada da agulha.

    Este mecanismo não apenas garante o comprimento da linha da agulha de 3 mm ou menos que sai do ilhó da agulha após o corte da linha sem ser afetado pelo comprimento do ponto, mas também permite que o operador coloque/remova o material na/da máquina de costura com facilidade.

  • As funções necessárias para a operação da máquina de costura podem ser usadas com o interruptor manual

    As funções dos interruptores de duas mãos podem ser definidas através do painel de operação. Como a alavanca de costura reversa é fornecida como padrão, funções adicionais podem ser personalizadas. Estão disponíveis 20 funções diferentes (costura de correção de agulha para cima/para baixo, costura de correção de avanço reverso, função de cancelamento de ponto de alimentação reversa 1 vez, etc.). A operação altamente conveniente é habilitada definindo as funções que combinam com o processo de costura em combinação.

    Os interruptores manuais foram atribuídos de fábrica respectivamente com [Α] “Interruptor de toque” e [Β] “Interruptor personalizado” (a ser configurado pelo cliente) no momento do envio. O cliente pode atribuir outras funções a esses dois interruptores manuais.

  • Auto-levantador AK-154

    O dispositivo auto-levantador recém-desenvolvido vem com um motor de passo. Isso não apenas aumenta a quantidade de elevação do calcador de 8,5 mm para 13,5 mm no máximo, mas também reduz o ruído de operação.

    Após o corte da linha da máquina de costura, graças ao recurso do primeiro mecanismo de alimentação eletrônico de acionamento superior e inferior do mundo para evitar que os dentes de alimentação saiam do topo da placa de costura, o material pode ser colocado sob o calcador e removido de lá com facilidade e não é facilmente danificado.

    *Para levantar o calcador até a sua quantidade máxima de elevação, é necessário definir a quantidade de elevação em dois estágios.

    *Para o modelo totalmente digital, a função de elevação automática é fornecida como padrão.



Vídeo de Apresentação


MODELO DDL-9000C-SMS DDL-9000C-SSH
Tipo Tipo Digital
Inscrição Peso médio Pesado
Lubrificação Semi seco Lubrificação por minuto
Máx. velocidade de costura 5.000sti/min *1 4.500sti/min *2
Interruptor de mão Fornecido como padrão (no momento do envio: os interruptores manuais são atribuídos respectivamente com a função de interruptor de toque para trás e a função de interruptor de comutação de um toque.) 5mm
Máx. comprimento do ponto 5mm
Método de corte de linha Sistema rotativo de dois gumes
Curso da barra da agulha 30,7 mm 35,0 mm
Altura do cão de alimentação 0,8 mm 1,2 mm
Tensão da linha da agulha Tipo de mola
Pressão do calcador Tipo de mola
Elevação do calcador À mão: 5,5 mm, Por joelho: 15 mm Auto: 1º estágio 5,0 mm (*0,1~8,5mm), 2º estágio 8,5 mm (*8,5~13,5 mm) *Ajustável no painel de operação
Agulha DB×1·DB×5 (#11) #9~18 (Nm65~110) DB×1·DB×5 (#21) #20~23 (Nm125~160)
Enrolador de linha de bobina Construído na parte superior do cabeçote da máquina (fornecido com a placa de retenção da linha da bobina)
Óleo lubrificante JUKI New Defrix Oil No.1 ou JUKI CORPORATION GENUINE OIL 7 (equivalente a ISO VG7)
Tamanho da cama 517×178mm (distância da agulha ao braço da máquina: 303mm)
Acionamento da cabeça da máquina Servomotor AC compacto (400W) que é conectado diretamente ao eixo principal (sistema de acionamento direto)
Consumo de energia 520VA
Peso líquido Cabeça da máquina: 40,5 kg (com AK-154)
*sti/min é a abreviação de “pontos por minuto” *1 Comprimento do ponto de 4,00mm ou menos: 5.000sti/min; Comprimento do ponto de 4,05 - 5,00mm: 4.000sti/min *2 Comprimento do ponto de 4,00 ou menos: 4.500sti/min; Comprimento do ponto de 4,05 - 5,00 mm: 4.000sti/min
