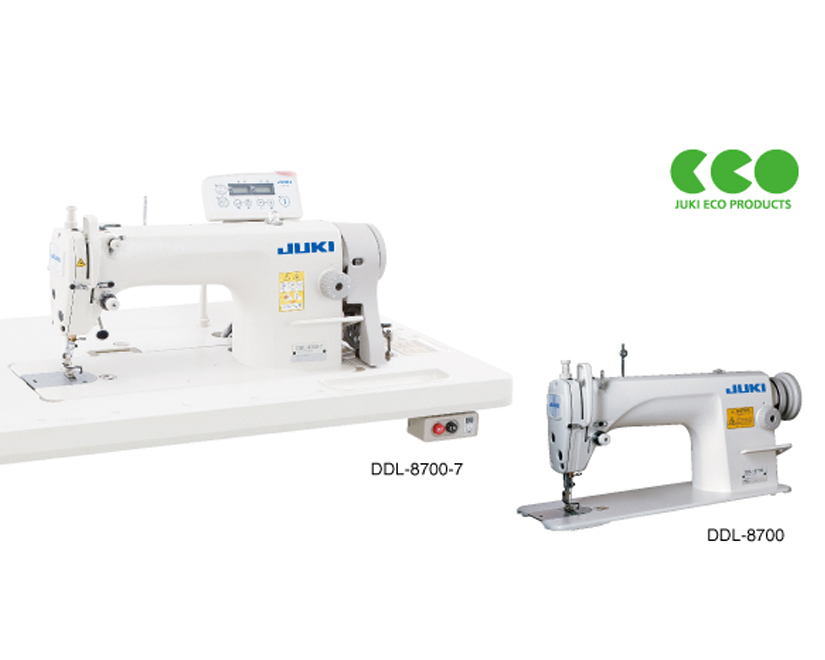

JUKI Máquina Ponto Preso 1 Agulha com Carter de Óleo

Máquina Nova
REF: DDL-8700-7

Modelo padrão de máquinas de ponto fixo JUKI de 1 agulha com cortador de linha automático.

O DDL-8700-7 é fornecido com o “novo modelo de caixa de controle” e o “novo modelo de servomotor compacto”, economizando substancialmente energia.



Partilhar

Descrição

  • O novo modelo de caixa de controle, cujo modo de economia de energia é fornecido

    O novo modelo de caixa de controle SC-920C foi recentemente desenvolvido. A caixa de controle é resistente a flutuações de tensão, ruído e vibração.

    O novo modelo de caixa de controle é fornecido com um modo de economia de energia pela primeira vez em uma caixa de controle para máquinas de costura. Reduz o consumo de energia durante o tempo de espera quando o motor não está girando em aproximadamente 25% (em comparação com o SC-910N).

    Além disso, o atual DDL-8700-7 é esbanjado com as mais recentes tecnologias de economia de energia, incluindo a adoção do mais recente servomotor compacto M92, para ser mais amigável ao meio ambiente, além de fornecer o efeito de redução de potência e aumentar produtividade.

  • Função de suporte à produção

    Dois painéis de operação diferentes, o CP-18A e o CP-180A são aplicáveis ​​ao DDL-8700-7. Ambos os painéis de operação são fornecidos com a função de suporte à produção

    A função de suporte à produção na verdade consiste em três funções diferentes (seis modos diferentes), que são a função de controle de saída, função de medição de operação e função de contador de bobinas.

    Função de controle de saída

    Modo de exibição de número alvo de produtos/modo de exibição de diferença de resultado real desejado

    • No modo de exibição de número de produtos alvo, o número alvo de produtos e o número real de produtos produzidos de acordo com as horas de trabalho são exibidos.
    • No modo de exibição de diferença de resultado real-alvo, é exibida a diferença entre o número alvo de produtos e o número real de produtos produzidos

    Função de medição de operação

    Modo de exibição de disponibilidade da máquina de costura/modo de exibição de tempo de passo/modo de exibição de velocidade média do ponto

    • No modo de exibição de disponibilidade da máquina de costura, a disponibilidade média da máquina de costura no ciclo anterior e o ciclo atual são exibidos.
    • No modo de exibição do tempo de passo, o tempo médio de usinagem do processo no ciclo anterior e o ciclo atual são exibidos.
    • No modo de exibição da velocidade média do ponto, a velocidade acumulada do ponto no ciclo anterior e o ciclo atual são exibidos.

    Função do contador de bobinas

    Modo de exibição do contador da bobina

    O operador é notificado de que a bobina precisa ser substituída antes que a linha da bobina acabe.

DDL-8700-7

Nome do modelo DDL-8700-7 DDL-8700A-7 DDL-8700H-7
Inscrição Peso médio Leve Pesado
Máx. velocidade de costura 5.000est/min* 4.000est/min*
Máx. comprimento do ponto 4mm 5mm
Curso da barra da agulha 30,7 mm 35mm
Elevação do calcador À mão: 5,5 mm Por joelho: 13 mm À mão: 4mm Pelo joelho: 9mm À mão: 5,5 mm Por joelho: 13 mm
Agulha DB×1 (#14) #9~#18 134 (Nm90) DA×1 (#9) #9~#11 134 (Nm65) DB×1 (#21) #19~#23 134 (Nm130)
Alimentar cachorro 4 linhas
Gancho Gancho giratório completo com lubrificação automática
Lubrificação Automático
Óleo lubrificante JUKI MACHINE OIL 7 (equivalente a ISO VG7)
Função de alimentação reversa automática Fornecido como padrão
Caixa de controle SC-920C
Motor da máquina Servomotor de tamanho compacto M92 (450W)
Requisito de energia Monofásico 100~240V, trifásico 200~240V
Consumo de energia 320VA
Peso total Cabeça da máquina: 30kg/35kg (com AK), SC-920C: 3kg, M92: 3,5kg
*"sti/min" significa "Pontos por Minuto".

DDL-8700

Nome do modelo DDL-8700 DDL-8700A DDL-8700H
Inscrição Peso médio Leve Pesado
Máx. velocidade de costura 5.500sti/min* 4.000est/min*
Máx. comprimento do ponto 5mm 4mm 5mm
Curso da barra da agulha 30,7 mm 35mm
Elevação do calcador À mão: 5,5 mm Por joelho: 13 mm À mão: 4mm Pelo joelho: 9mm À mão: 5,5 mm Por joelho: 13 mm
Agulha (no momento da entrega) DB×1 (#14) #9~#18 134 (Nm90) DA×1 (#9) #9~#11 134 (Nm65) DB×1 (#21) #19~#23 134 (Nm130)
Alimentar cachorro 4 linhas (3 linhas) 3 linhas
Gancho Gancho giratório completo com lubrificação automática
Lubrificação Automático
Óleo lubrificante JUKI New Defrix Oil No.1 (equivalente a ISO VG7)
Peso da cabeça da máquina 28kg
*"sti/min" significa "Pontos por Minuto".
